LED-Bildschirm-Installation:
von der Analyse zur Kalibrierung

Das Wichtigste in Kürze

• Die Kalibrierung entscheidet, ob eine LED-Wand als ein einziger Bildschirm oder als Mosaik einzelner Panels wahrgenommen wird
• LED-Wände wiegen je nach Technologie und Pixelabstand rund 25–60 kg/m², Aussenanlagen mit Wetterschutz über 500 kg; deshalb wird zuerst die Tragfähigkeit von Wand, Decke oder Boden geprüft
• Bei maximaler Helligkeit rechnen Sie mit rund 300–600 W/m² innen und 800–1’200 W/m² für besonders helle Bildschirme aussen, zuzüglich 20–30 % Sicherheitsmarge
• Kritische Toleranzen: Ebenheit ±2 mm, Nivellierung ±0,1°, Helligkeitsgleichmässigkeit ±3 % nach der Kalibrierung
• In der Schweiz werden vor der Installation die ESTI-Vorschriften für elektrische Installationen, die kantonalen und kommunalen Bauvorschriften, der Brandschutz und die lokalen Regeln zu Lichtemissionen geprüft

Zur Einordnung: Grand View Research (Ausgabe vom Juni 2026) schätzt den weltweiten Digital-Signage-Markt für 2025 auf 31,1 Milliarden USD und erwartet bis 2033 ein Volumen von 58,4 Milliarden USD, was einer durchschnittlichen jährlichen Wachstumsrate (CAGR) von 8,2 % entspricht.

Phase 1: Standortanalyse und Vorplanung

Statische Prüfung

Vor jeder Installation klärt eine gründliche statische Prüfung, ob Ihr Standort den geplanten LED-Bildschirm sicher tragen kann. LED-Wände wiegen je nach Technologie und Pixelabstand zwischen 25 und 60 kg pro Quadratmeter. Eine 10 m² grosse LED-Wand für den Innenbereich kann 350 kg wiegen, Aussenanlagen mit Wetterschutz über 500 kg.

Die Ingenieure prüfen:

• Tragfähigkeit der Wand bei Wandmontage
• Deckenkonstruktion bei hängender Montage
• Verstärkungsbedarf des Bodens bei freistehenden Konstruktionen
• Verfügbarkeit und Abstände der Ankerpunkte

Bei Umbauten in bestehenden Gebäuden erfordern statische Berechnungen oft die Freigabe durch einen Bauingenieur. Bei Neubauten sollten die Anforderungen an die LED-Montage schon in der Planungsphase festgelegt werden.

Elektrische Infrastruktur

LED-Bildschirme benötigen eine erhebliche elektrische Anschlussleistung. Ein typischer Indoor-Bildschirm verbraucht bei maximaler Helligkeit rund 300–600 W/m², besonders helle Outdoor-Bildschirme können 800–1’200 W/m² benötigen. Wie sich dieser Verbrauch senken lässt, zeigt unser Leitfaden zu energieeffizienten LED-Bildschirmen. Wichtige Punkte für die Elektroplanung:

• Gesamtleistungsbedarf mit 20–30 % Sicherheitsmarge
• Separate Leitungsschutzschalter, getrennt von der übrigen Gebäudeinstallation
• Drehstrom für grössere Installationen (typischerweise über 15 kW)
• Spannungsstabilität (typischerweise ±5 % Toleranz)
• USV als Backup für kritische Anwendungen empfohlen

Umgebungsbedingungen

Die Umgebungsbedingungen bestimmen direkt die Wahl des Bildschirms und die Art der Installation:

• Temperaturbereich: Indoor-Bildschirme arbeiten typischerweise zwischen 0 und 40 °C, Outdoor-Geräte zwischen −20 °C und +50 °C
• Luftfeuchtigkeit: Die meisten Bildschirme vertragen 10–80 % relative Feuchte, nicht kondensierend
• Staub und Partikel: Die IP-Schutzart bestimmt das Schutzniveau (IP20 innen, IP65 oder höher aussen)
• Direkte Sonneneinstrahlung: Sie beeinflusst die nötige Helligkeit und das Wärmemanagement
• Vibrationsquellen: Maschinen oder Verkehr in der Nähe können Dämpfungslösungen erfordern

Netzwerk- und Steuerungsinfrastruktur

Moderne LED-Installationen brauchen eine robuste Netzwerkanbindung:

• Ethernet-Verkabelung (Cat6, bei langen Strecken Glasfaser) zu jeder Bildschirmzone
• Technikraum mit ausreichender Klimatisierung und gutem Zugang
• Redundante Anbindung für geschäftskritische Bildschirme
• Schnittstellen zum Gebäudeleitsystem

Phase 2: Hardware-Auswahl und Logistik

Technologie an die Umgebung anpassen

Die Standortanalyse legt die endgültigen Hardware-Spezifikationen fest: die Ausführung für innen oder aussen, die nötige Helligkeit für das Umgebungslicht, einen zur Sichtdistanz passenden Pixelabstand sowie ein Gewicht und eine Anschlussleistung, die das Gebäude verkraftet.

Koordination der Logistik

Eine professionelle Installation erfordert eine sorgfältige Logistikplanung:

• Lieferplanung, damit das Material möglichst kurz vor Ort gelagert wird
• Klimatisierte Bereitstellungsfläche für empfindliche Komponenten
• Zugangswege für schwere oder übergrosse Panels
• Kran oder Hebebühne für Installationen in der Höhe
• Sicherheitsvorkehrungen für wertvolles Material

Phase 3: Montage der Unterkonstruktion

Rahmenkonstruktion

Die Unterkonstruktion ist das Fundament jeder LED-Installation. Gängige Lösungen:

Wandmontage

• An tragenden Bauteilen verankerte Stahlträger
• Nivelliermöglichkeiten für eine präzise Ausrichtung
• Servicezugang für die Wartung von vorne oder hinten

Freistehende Konstruktionen

• Massgefertigte, für die jeweiligen Lasten ausgelegte Stahl- oder Aluminiumrahmen
• Kippschutz gemäss den Sicherheitsvorschriften für den öffentlichen Raum
• Integrierte Kabelkanäle

Hängende Montage

• Von Bauingenieuren geprüfte Rigging-Berechnungen
• Redundante Aufhängepunkte für die Sicherheit
• Einfache Absenkmechanismen für den Wartungszugang

Präzisionsanforderungen

Die Ausrichtungstoleranzen der LED-Panels werden in Millimetern gemessen. Die Unterkonstruktion muss Folgendes erreichen:

• Ebenheit: ±2 mm über die gesamte Bildschirmfläche
• Nivellierung: ±0,1° Abweichung horizontal und vertikal
• Rechtwinkligkeit: Die Diagonalen stimmen auf 3 mm genau überein

Laser-Nivelliergeräte und Vermessungsinstrumente sichern diese Toleranzen bei der Montage des Rahmens.

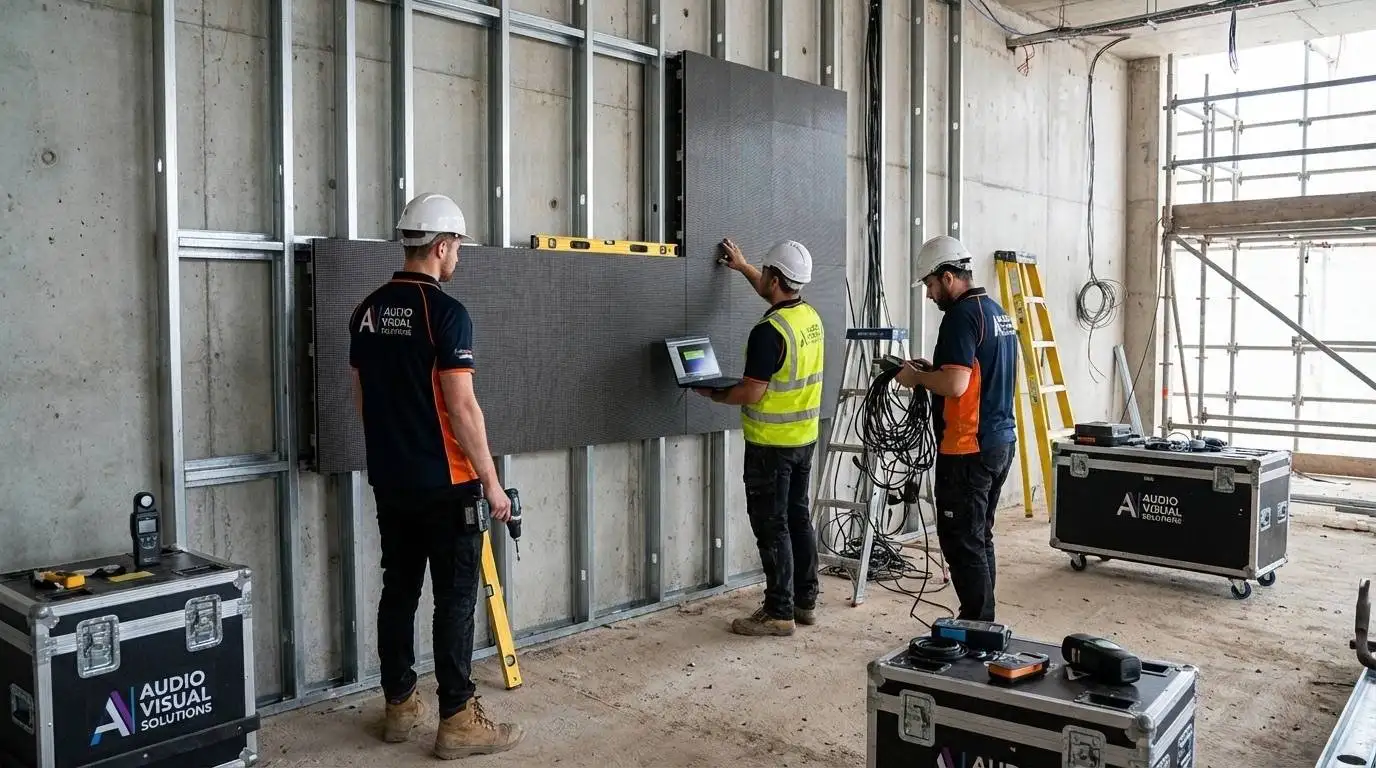

Phase 4: Montage und Anschluss der Panels

Montagereihenfolge der Panels

LED-Panels werden systematisch montiert, meist nach einem Schema, das sichtbare Nähte minimiert:

1. Von einem festen Referenzpunkt aus beginnen (meist die untere linke Ecke)
2. Reihe für Reihe montieren und dabei die horizontale Ausrichtung sicherstellen
3. Ausrichtung alle 4–6 Panels überprüfen
4. Seriennummern der Panels nach Position dokumentieren (für spätere Referenz)

Anschlüsse

Jedes Panel braucht mehrere Anschlüsse:

• Stromanschlüsse mit korrekter Polarität und Erdung
• Datenverbindungen zum LED-Controller, meist über das eigene Protokoll des Steuerungssystems
• Mechanische Verriegelungen, die die Panels am Rahmen und untereinander befestigen

Kabelmanagement

Bei professionellen Installationen bleiben die Kabel unsichtbar:

• An beiden Enden beschriftete Kabel für eine einfache Fehlersuche
• Serviceschlaufen, damit sich Panels ohne Trennen der Verbindungen entfernen lassen
• Zugentlastung gegen Ermüdung der Anschlüsse
• Brandschutzrohre, wo die Brandschutzvorschriften es verlangen

Phase 5: Elektrische Integration und Sicherheitsprüfung

Stromverteilung

Grosse Installationen arbeiten mit einer dezentralen Stromverteilung:

• Hauptverteilung mit Absicherung pro Zone
• Gestaffeltes Einschalten gegen Schäden durch Einschaltströme
• Spannungsüberwachung mit automatischer Abschaltung bei Störungen
• Prüfung der Erdung für die elektrische Sicherheit

Ablauf der Sicherheitsprüfung

Vor dem Einschalten prüfen zertifizierte Elektriker:

• Isolationswiderstand aller Stromkreise
• Durchgängigkeit des Schutzleiters
• Funktion des FI-Schutzschalters (RCD)
• Funktion des Not-Aus-Systems
• Einbindung der Löschanlage, falls vorhanden

Phase 6: Systemkonfiguration und Kalibrierung

Einrichtung des Controllers

Der Videoprozessor oder Controller muss sorgfältig konfiguriert werden:

• Auflösungszuordnung passend zur nativen Auflösung der Panels
• Zuweisung der Eingangsquellen für jede Bildschirmzone
• Farbraum-Einstellungen (sRGB, DCI-P3 oder benutzerdefiniert)
• Zeitgesteuerte Helligkeit für den Tag- und Nachtbetrieb

Kalibrierung auf Pixelebene

Die Werkskalibrierung liefert eine Grundlage, doch erst die Kalibrierung vor Ort optimiert die Leistung:

Gleichmässige Helligkeit

Mit kalibrierten Messgeräten (Kolorimetern) gleichen Techniker die Helligkeit der einzelnen Panels an, um über die gesamte Bildschirmfläche eine Gleichmässigkeit von ±3 % zu erreichen.

Farbkalibrierung

Eine professionelle Kalibrierung zielt auf festgelegte Farbstandards ab:

• Weisspunkt: typischerweise D65 (6’500 K)
• Gamma: 2,2 oder 2,4 je nach Umgebungslicht
• Farbumfang: mindestens sRGB, DCI-P3 für Premium-Anwendungen

Nahtkorrektur

Leichte Helligkeitsunterschiede an den Panelkanten erzeugen sichtbare Nähte. Fortgeschrittene Controller wenden Kompensationskurven an, um diese Artefakte zu minimieren und ein nahtloses Bild zu gewährleisten.

Phase 7: Anbindung an das Content-Management-System

Verbindung mit dem CMS

Der Bildschirm wird mit Ihrem Content-Management-System verbunden:

• Netzwerkkonfiguration mit statischer IP-Adresse oder DHCP-Reservierung
• Sicherheitseinstellungen, einschliesslich Firewalls und Zugriffskontrollen
• Einbindung der Zeitplanung für die automatische Rotation der Inhalte
• Konfiguration optionaler Sensoren für die anonyme Besuchermessung, falls gewünscht

Wiedergabetests

Vor der Übergabe zu prüfen:

• Auflösungsgenauigkeit mit Testbildern
• Flüssige Wiedergabe bei mindestens 60 Hz
• Farbgenauigkeit im Vergleich mit Referenzbildern
• Audiosynchronisation, falls zutreffend
• Failover-Verhalten bei Ausfall der Inhaltsquelle

Phase 8: Dokumentation und Schulung

Ausführungsdokumentation

Eine vollständige Projektdokumentation umfasst:

• Installationspläne mit exakten Massen und Befestigungspunkten
• Elektroschemas mit allen Stromkreisen und Anschlüssen
• Netzwerkpläne mit IP-Adressen und Zugangsdaten
• Belegungsplan der Panels mit den Seriennummern nach Position
• Kalibrierprotokolle mit den Messdaten
• Garantieinformationen und Servicekontakte

Schulung des Bedienpersonals

Geschultes Personal sorgt für einen dauerhaft reibungslosen Betrieb:

• Grundbedienung, einschliesslich Ein- und Ausschalten
• Inhaltsverwaltung mit dem CMS
• Behebung häufiger Störungen und Eskalationswege
• Wartungsplanung und Reinigungsverfahren
• Notfallverfahren bei Systemausfällen

Phase 9: Wartungsplanung

Ersatzteilstrategie

Halten Sie kritische Ersatzteile vor Ort bereit oder vereinbaren Sie deren Verfügbarkeit mit dem Lieferanten:

• LED-Panels: 2–5 % der Gesamtzahl
• Netzteile: 1–2 pro Zone
• Empfangskarten: 1–2 pro Bildschirm
• Kabel und Steckverbinder: ein Sortiment an Ersatzteilen

Besonderheiten in der Schweiz

Installationen in der Schweiz müssen Folgendes einhalten:

• Die Vorschriften des Eidgenössischen Starkstrominspektorats (ESTI) für elektrische Installationen
• Die Bauvorschriften, die je nach Kanton und Gemeinde unterschiedlich sind
• Lokale Regeln zu Lichtemissionen, die die Helligkeit von Bildschirmen im Aussenbereich nachts einschränken können
• Die Brandschutzanforderungen für öffentliche Räume
• Die Normen zur Barrierefreiheit, damit Bildschirme keine Durchgänge versperren

Warum eine professionelle Installation wichtig ist

Eine Installation in Eigenregie mag günstiger erscheinen, doch eine professionelle Installation bietet:

• Optimale Leistung dank korrekter Kalibrierung
• Einhaltung der lokalen Sicherheitsvorschriften
• Schnellere Fehlersuche dank dokumentierter Systeme
• Längere Lebensdauer dank richtigem Wärmemanagement

Die Installationsteams von HYPERVISUAL realisieren Projekte in der ganzen Schweiz und in Europa, von kompakten Bildschirmen im Detailhandel bis zu grossen architektonischen Installationen. Unser Installationsservice aus einer Hand umfasst die Koordination mit dem Bauingenieur, die Installation, die Kalibrierung und die laufende Betreuung; falls nötig, sehen wir uns den Standort vor Ort an.

Zwei Lehren aus unseren Installationsprojekten

Für das Boutiquennetz eines Juweliers, beschrieben in unserer Fallstudie zur Präsenzerkennung hinter Spionspiegeln, wurde jeder Rahmen vormontiert, bevor er eine Boutique erreichte: Panel, Player, Kamera, Netzteil und ein einziges Kabel, auf Schienen in einem mit schwarzem Filz ausgekleideten Holzrahmen. Ein Schaufenster lässt keinen Raum für Improvisation und keine zweite Chance während der Öffnungszeiten: Die Vormontage macht aus einem heiklen Aufbau vor Ort eine kontrollierte Montage.

Bei einer Konzeptstudie für eine internationale Marke, die temporäre Verkaufsflächen ausstattete, fiel die entscheidende Weichenstellung noch früher; wir beschreiben sie in unserer Fallstudie zu einem Netzwerk aus zehn Pop-up-Stores. Statt das Möbel zu entwerfen und danach einen passenden Bildschirm zu suchen, wurden zuerst die exakten Masse des Panels (Rahmen, sichtbare Fläche, Bautiefe) festgelegt und dann an das Konstruktionsbüro übergeben, damit die Möbel um den Bildschirm herum gebaut werden. Bei Integrationsprojekten zählt die Reihenfolge der Entscheidungen mehr als die Wahl der Marken.
